제품 상세 정보:
|
| 종류: | RF모듈 | 칩셋트: | 자체 설계 PCBA |
|---|---|---|---|
| 공급자 유형: | 도매 및 엔지니어링 | 적용: | 집; 병원 |
| 주파수 범위: | 2400-2500MHz 5725-5850MHz | 전압: | 5~16V |
| 이득을 얻음: | 17데시벨±1 | 전송 이득: | 17데시벨±1 |
| 맥스 출력 전원(P1dB): | 36dBm(4와트) | 입력 트리거 전원: | 최소:3dBm 최대:20dBm |
| EVM: | 3%@28dBm 802.11g 54Mbps OFDM 64QAM BW 20MHz | 전류 공급: | 540mA@Pout 28dBm 12V |
| TX/RX 스위치 시간 지연: | <1 우리 | LED 표시기: | 송신기: 빨간색; 수신기: 녹색 |
| 강조하다: | 5.8 GHz 신호 증폭기 36dBm,5.8GHz 신호 강화기 36dBm,듀얼 채널 신호 증폭기 |
||
최대 출력 전력 P1dB 36dBm 2.4GHz 및 5.8GHz 주파수를 위한 4W 듀얼 채널 증폭기
듀얼 채널 증폭기, 최대 출력 전력 P1dB 36dBm (4W), 2.4GHz 및 5.8GHz 주파수를 위해 설계된,두 개의 널리 사용되는 주파수 대역을 통해 RF 신호의 송신 및 수신을 강화하는 데 사용되는 강력한 장치입니다.이 유형의 증폭기는 일반적으로 확장 범위, 증폭 신호 강도 및 향상 된 통신 신뢰성이 중요한 시나리오에서 사용됩니다.Wi-Fi 시스템, 그리고 다른 RF 통신 장치.
2제품 사양
| - 아니 | 부문 | 2.4G | 5.8G |
| 1 | 주파수 범위 | 2400MHz-2500MHz | 50.725-5.85GHz |
| 2 | 작동 전압 | 5~16V | 5~16V |
| 3 | 수익을 받는 것 | 17dB±1 | 15dB±1 |
| 4 | 변속력 증강 | 18dB±1 | 18dB±1 |
| 5 | 최대 출력 전력 (P1dB) | 36dBm ((4w) | 36dBm ((4W) |
| 6 | 입력 트리거 전력 | 최소 3dBm 최대 20dBm | 최소 3dBm 최대 20dBm |
| 7 | EVM | 3%@28dBm 802.11g 54Mbps OFDM 64QAM BW 20MHz | 3%@28dBm 802.11a 54Mbps OFDM 64QAM BW 20MHz |
| 8 | 소음 수치 | <2.5dB | <2.5dB |
| 9 | 현재 공급 | 540mA@Pout 28dBm 12V | 580mA@Pout 28dBm 12V |
| 10 | TX/RX 스위치 시간 지연 | <1μs | <1μs |

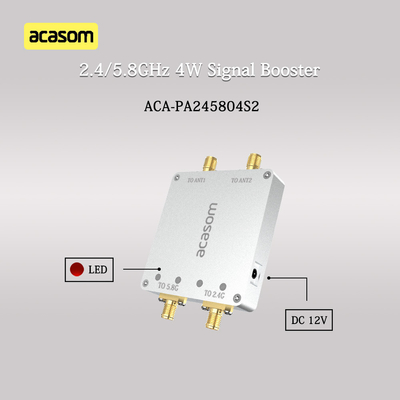

| 11 | LED 표시기 | 송신기: 빨간색, 수신기: 녹색 | 송신기: 빨간색, 수신기: 녹색 |
| 12 | 전원 소켓 | 2.5*0.7mm | 2.5*0.7mm |
| 13 | 껍질 물질 | 알루미늄 | 알루미늄 |

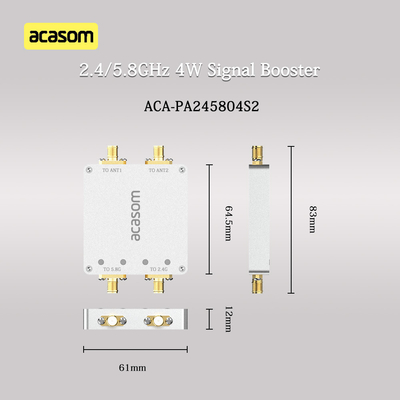

| 14 | 껍질 크기 | 64*35*13mm | 64*35*13mm |
| 15 | 순중량 | 0.15kg | 0.15kg |
3제품 장점
4제품 세부 사항

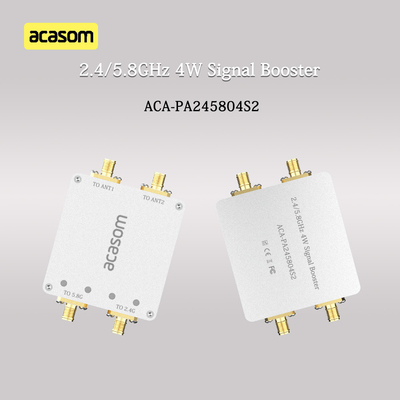

ACASOM 2.4GHz 및 5.8GHz 4W 신호 강화기 / 확장기 작업 대역: 2.4-2.5GHz 및 5.725-5.85GHz 출력 전력: 4W ((36dBm) 2 tx 및 2 rx
2.4GHz&5.8GHz 4W 듀얼밴드 증폭기 / 부스터 / 확장기는 DJI 마비크 3 클래식 마비크 3 마비크 2 미니 3 판텀 4, 오텔에 적용 할 수 있습니다.
EVO2, Skydio, Parrot 그리고 다른 드론, 10km 이상의 비행 범위를 만들기 위해.
