제품 상세 정보:
|
| 적용: | 드론 WiFi 확장기 부스터 | 종류: | 듀얼밴드 PCBA |
|---|---|---|---|
| 시리즈: | 드론 신호 부스터 | 특징: | 드론 듀얼밴드 4W PCBA |
| 장착형: | 고정됩니다 | 설명: | 드론 2.4GHz 및 5.8GHz 4W 신호 부스터 |
| 날짜 코드를 제조하기: | 230102 | 작동 빈도: | 2.4-2.5GHz 및 5.725-5.85GHz |
| 출력 전력: | 4W | 2.4GHz Rx 이득: | 17dB |
| 2.4GHz 송신 이득: | 18dB | 5.8GHz Rx 이득: | 15dB |
| 5.8GHz 송신 이득: | 18dB | 입력 트리거 전원: | 3-20dBm |
| 전원 공급기: | 5~16V | 크기: | 57*53*5mm |
| 사용자 정의: | TX/RX 이득 | ||
| 강조하다: | DJI 마비크 레인지 확장기,2.4GHz 및 5.8GHz 범위 확장기,4W 증폭기 범위 확장기 |
||
제품 개요
1설명
듀얼 밴드 2.4GHz 및 5.8GHz 범위 확장기 DJI 마비크, 팬텀, 아바타 FPV용 4W 증폭기
이 듀얼 밴드 2.4GHz 및 5.8GHz 범위 확장기 4W 증폭기와 DJI Mavic, Phantom 및 Avata FPV 드론을 위해 설계되었습니다.비행 경험과 조종 범위 개선.
2제품 사양
|
번호 |
부문 |
사양 |
|
|
1 |
주파수 범위 |
20.4-2.5GHz |
50.725-5.85GHz |
|
2 |
작동 전압 |
5~16V |
5~16V |
|
3 |
받는게인 |
17dB±1 |
15dB±1 |
|
4 |
변속력: |
18dB±1 |
18dB±1 |
|
5 |
최대 출력 전력 (P1dB) |
36dBm ((4W) |
36dBm ((4W) |
|
6 |
입력 트리거 전력 |
최소 3dBm 최대 20dBm |
최소 3dBm 최대 20dBm |
|
7 |
EVM |
3%@28dBm 802.11g 54Mbps OFDM 64QAM BW 20MHz |
3%@28dBm 802.11a 54Mbps OFDM 64QAM BW 20MHz |
|
8 |
소음 수치 |
<2.5dB |
<2.5dB |
|
9 |
현재 공급 |
580mA@Pout 28dBm 12V |
580mA@Pout 28dBm 12V |
|
10 |
TX/RX 스위치 시간 지연 |
1 us1 us | |
|
11 |
LED 표시기 |
송신기: 녹색; 수신기: 빨간색 |
|
|
12 |
작동 온도 |
-30°C~+70°C |
|
|
13 |
저장 온도 |
-40°C~+150°C |
|
|
14 |
작동 습도 |
수분율 95%까지 |
|
|
15 |
전원 소켓 |
2.5*0.7mm |
|
|
16 |

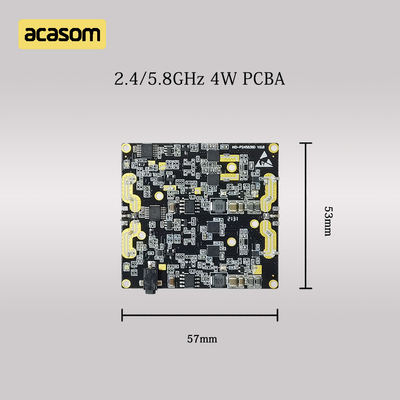

껍질 크기 |
57*53*5mm |
|
|
17 |
순중량 |
0.1kg |
|
3제품 장점
4제품 세부 사항
ACASOM 2.4&5.8GHz 듀얼밴드 신호 증강기/ 에텐더
작업 대역: 2.4-2.5GHz & 5.725-5.85GHz
출력 전력: 4W ((36dBm)
2.4-2.5GHz & 5.725-5.85GHz 증폭기 / 부스터 / 확장기는 DJI Mavic 3 클래식 Mavic 3 Mavic2 미니3 Phantom4, Autel EVO2, skydio, Parrot 및 기타 드론에 적용 할 수 있습니다.비행 범위가 10km 이상으로.
